01  |

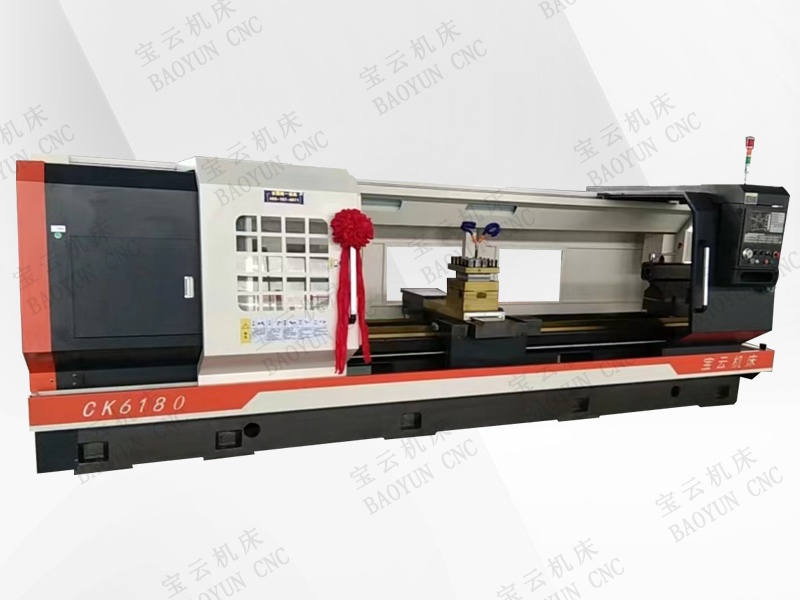

CK6180主轴齿轮箱三档内无极变速数控车床

宝云CK6180主轴齿轮箱三档内无极变速数控车床标准配置:广州数控GSK-980TDI数控系统,整体落地床身,重型导轨宽度600毫米,11KW普通主电机,11KW国产变频器,CK6180(Φ630手动四爪卡盘或Φ400三爪卡盘),手动尾座、四工位电动刀架、自动润滑系统、电动冷却系统,照明系统、半封闭护罩、德力西电器控制元件,全套技术资料、随机标准附件及工具。
联系咨询

宝云CK6180主轴齿轮箱三档内无极变速数控车床标准配置:广州数控GSK-980TDI数控系统,整体落地床身,重型导轨宽度600毫米,11KW普通主电机,11KW国产变频器,CK6180(Φ630手动四爪卡盘或Φ400三爪卡盘),手动尾座、四工位电动刀架、自动润滑系统、电动冷却系统,照明系统、半封闭护罩、德力西电器控制元件,全套技术资料、随机标准附件及工具。
标准配件:
Φ630mm手动四爪卡盘,说明书及合格证,固定顶尖,双头扳手一套,内六角扳手一套,螺丝 刀,地脚螺钉。
可另行选配的特殊配置:
方车头齿轮箱三档变频分段变速数控车床。数控系统:广州数控GSK-980TC3/988TA,北京KND, 日本FANUC,日本三菱,德国西门子等。
可选配手动四档档内无极变速,可选配主轴伺服电机(11KW)。

CK6180数控车床主要技术参数:

车床型号 CK6180
工作范围
床身上最大回转直径 Φ800
通过滑板最大的回转直径 Φ480
X轴(横向)最大行程 470mm
Z轴(横向)最大行程 1500mm(可选配加长)
床身
床身导轨宽度 600mm 床身床脚整体
最大顶尖距 1500mm(可选配加长)
主轴
主轴头型号 C - 11
主轴内孔锥度 公制 1:20
主轴孔径 Φ105
主轴转速

手动三挡

档内无极变速

可选配(手动四档)

主轴电机功率 11KW(变频电机)
手动三爪卡盘尺寸 Φ400mm
伺服轴
X轴丝杆/Z轴丝杆(型号) 3210/6310
X轴 /Z轴电机扭矩(NM)
工作精度
快速进给速度(m/min) 6m/min;8m/min

定位

精度

X轴(横向)≤0.040mm

Z轴(纵向)≤0.045mm

重复

定位精度

X轴(横向)≤0.025mm

Z轴(纵向)≤0.030mm

圆度 ≤0.007mm
直径一致性 ≤0.03mm/ 长度 300mm
平面度 ≤0.02mm/ 直径 300mm
表面粗糙度(钢件)
≤Ra3.2μm
尾座
尾座套筒直径 Φ100mm
尾座套筒行程 250mm
尾座顶尖锥孔 MT5
一般规格
电源规格 三相 380V/50HZ
外形尺寸(mm) 4.0/2.6/2.6
重量(约) 5500KG

CK6180主轴齿轮箱三档内无极变速数控车床应用整理中……
